SiKrenova Kendal

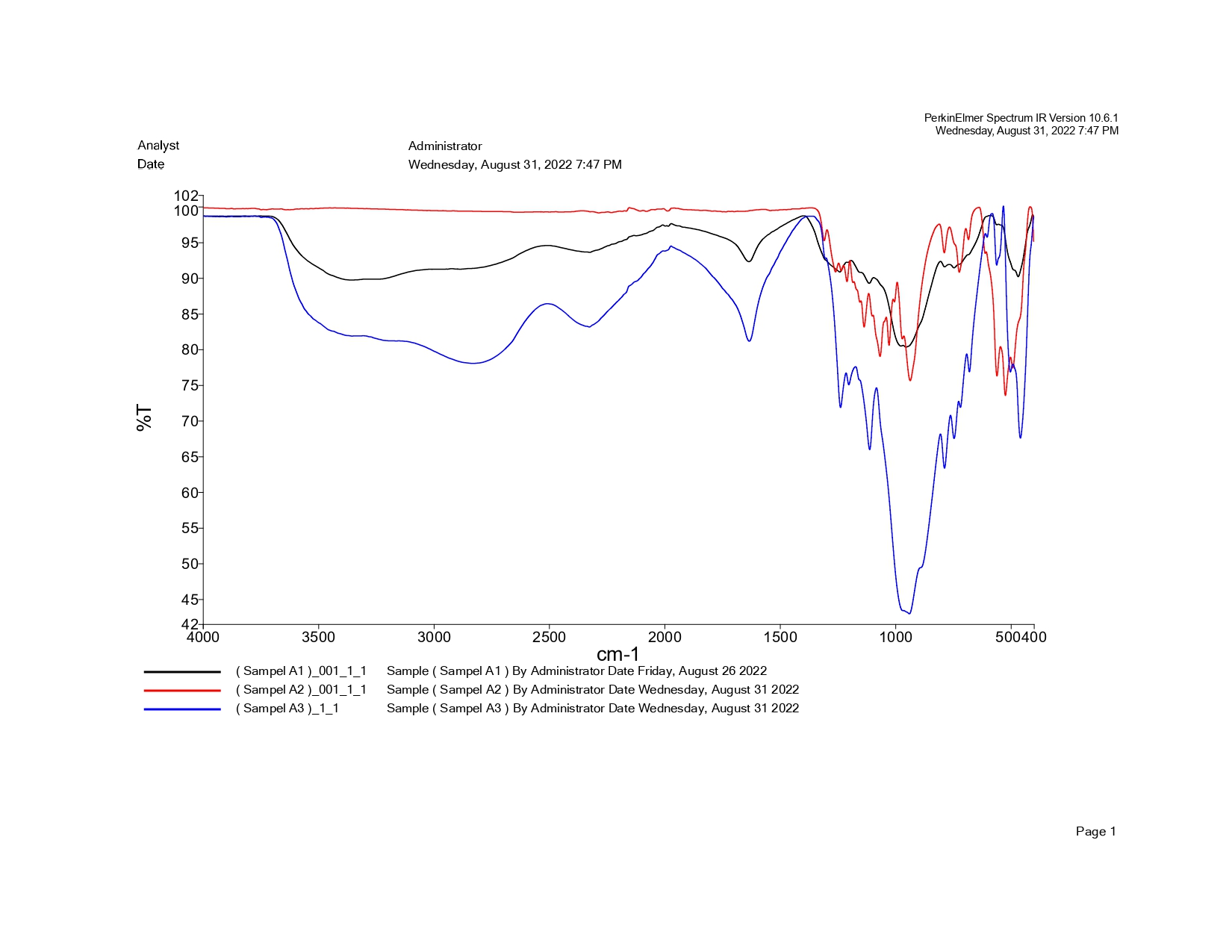

Berdasarkan data dari Riskesdas pada tahun 2018, sebanyak 45,3% masyarakat bermasalah dengan gigi. Sementara itu, data dari UGM pada tahun 2010 permintaan implan menembus 10 ton/tahun. Dalam implan, terdapat senyawa hidroksiapatit atau mineral biokompatibel. Diketahui tulang sotong mengandung 85% kalsium karbonat sementara cangkang kerang darah mengandung 98,7% kalsium karbonat. Metode sintetis yang digunakan adalah metode sol-gel. Penelitian ini bertujuan untuk mengetahui: 1) Proses sintetis hidroksiapatit; 2) Pengaruh sampel serta variasi suhu furnance; 3) Tingkat efektifitas hidroksiapatit. Bahan yang digunakan: tulang sotong, cangkang kerang darah, H3PO4, NaOH, etanol 70%, air cuka, dan HCl. Alat dalam penelitian: gelas bekker, blender, oven, magnetic stirrer, ayakan, serta timbangan. Metode penelitian secara eksperimen, analisis, dan kepustakaan. Sampel yang digunakan A1: 70% tulang sotong, 30% cangkang kerang darah, suhu furnance 6000C; A2: 50% tulang sotong, 50% cangkang kerang darah, suhu furnance 7000C; A3: 30% tulang sotong, 70% cangkang kerang darah, suhu furnance 8000C. Tahapan dalam penelitian: 1) Pengumpulan alat dan bahan; 2) Pembuatan kalsium oksida; 3) Pembuatan kalsium klorida; 4) Sintetis hidroksiapatit; 5) Uji Laboratorium: XRD, FTIR, SEM, serta uji iritasi. Adapun sampel terbaik adalah A1, dengan uji FTIR dimana terkandung ?CO?_3^( 2-) gelombang 1635.35 cm-1, ?OH?^- gelombang 3364.21 cm-1, serta ?PO?_4^( 2-) gelombang 953.85 cm-1 dan 745.62 cm-1. Sementara uji XRD A1, terbentuk sudut 2? pada 24.13740, 25.08070, dan 60.09610. Uji SEM A1 terlihat wilayah partikel 238,5 nm. Sehingga, penelitian ini terbukti efektif dalam memanfaatkan ketersediaan cangkang kerang darah serta tulang sotong menjadi senyawa hidroksiapatit pelapis implan gigi. Kata Kunci: Cangkang Kerang Darah, Metode Sol-gel, Tulang Sotong
